旋啟式止回閥

供應旋啟式止回閥產品。您解決您的旋啟式止回閥的問題：旋啟式止回閥能豎著安裝嗎？旋啟式止回閥型號、旋啟式止回閥型號安裝方法、旋啟式止回閥型號、旋啟式止回閥產品結構、旋啟式止回閥型號實物圖片。

旋啟式止回閥H44T球墨鑄鐵

旋啟式止回閥用于輸送水、蒸汽、油、酸等各種液體、氣體場合用于防止介質回流的。我們?yōu)槟峁┑男龁⑹街够亻y是球墨鑄鐵材質的，只適合輸送水、蒸汽和油。我們這款旋啟式止回閥采用上裝式，流量大通順阻力小。閥瓣是通過上蓋裝進去，閥瓣圍繞軸銷運動，開啟度大，在止回閥品類里是開啟度大的一款止回閥。

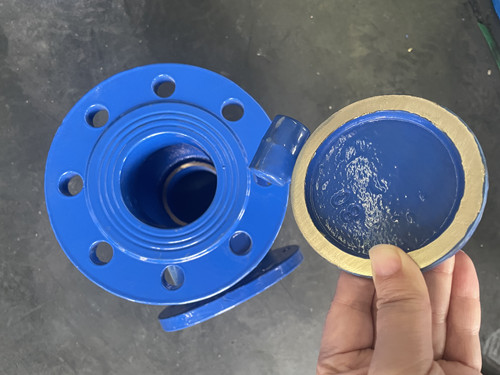

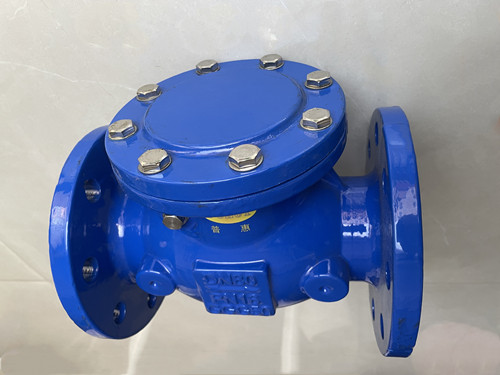

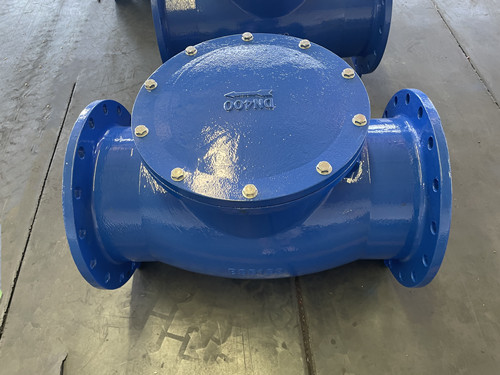

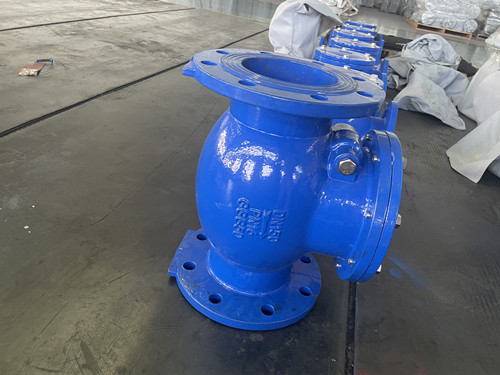

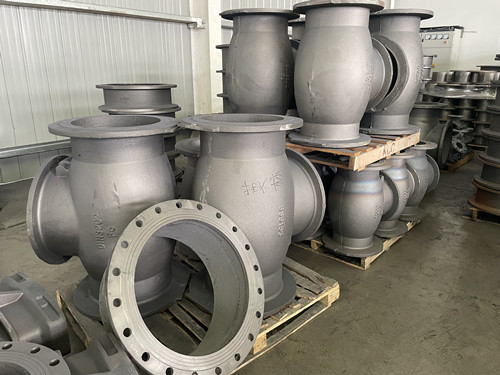

旋啟式止回閥實物圖片

旋啟式止回閥產品主要參數

公稱壓力：1.0MPa-1.6MPa-2.5MPa。 介質溫度：0-150度。 適用介質：水、油品、蒸汽、海水、污水。 規格口徑：32到600mm。 殼體材質：球墨鑄鐵。 閥瓣材質：鑄鐵鑲銅或鑄鐵包膠。 連接形式：法蘭。 法蘭標準：國標、德標、美標、日標、韓標（鑄件法蘭）。 試驗標準：GB/T13927，Ap1598。 外觀顏色：一般藍色；顏色可定制。 發貨包裝：托盤或木箱。 是否代加工：提供代工貼牌。

旋啟式止回閥型號

旋啟式止回閥型號：字母代號H44T；規格口徑DN32到DN600，壓力等級1.0到2.5MPa。舉例說明：旋啟式止回閥H44T-DN50-1.6mpa。字母代號H44T說明止回閥的款式是旋啟式止回閥，T表示銅密封面；DN50標識口徑50mm,壓力等級16公斤。

旋啟式止回閥能豎著安裝嗎？

旋啟式止回閥安裝方法，安裝靈活。 ?多向安裝：可水平或垂直安裝（需注意閥瓣重力方向），對管道布局適應性較強。 ?對比：升降式通常 有水平安裝；彈簧輔助止回閥雖可多向安裝但成本較高。 局限性補充說明 ?密封性：低壓工況下，旋啟式依賴介質反向壓力密封，可能弱于彈簧輔助或雙板式。 ?水錘控制：對嚴苛水錘防護場景，需加裝阻尼裝置或選擇緩閉式旋啟閥。 ?振動敏感：閥瓣在低流量時可能因振動導致密封磨損。

旋啟式止回閥產品結構

旋啟式止回閥產品結構主要包括以下核心組件： 1.閥體與閥蓋 閥體為流體通道的承載結構，頂部設有檢修口的閥蓋，閥蓋也是安裝閥瓣的入口。全開時幾乎與管道平行，流阻比較低（通常Kv值較高），適合大流量工況。 2.旋動軸與支撐結構 軸銷位置：設置于閥體內靠近進貨上部，用于安裝旋動軸。 旋動軸：轉動設置在閥體殼內，其上連接支撐套。把臂：通過安裝套連接閥瓣，實現旋轉驅動。 3.閥瓣 閥瓣：繞閥座軸銷旋轉啟閉，單瓣結構。
